Dây chuyền sản xuất xốp hộp cơm tự động

18/ 10/ 2016 Nam Đô 0 Binh luận

Danh sách Máy móc trong dây chuyền sản xuất xốp hộp cơm tự động 1100/1250



ITEM

EQUIPMENT NAME

QTY

VALUE

(USD)

1.

 TH-105/120 PS Foam Sheet Extrusion Line

Máy đùn màng PS Foam TH-105/120

1 set

Liên Hệ

2.

YT TH-1100x1250 Fully-automatic PS Foam Food  Container Forming Machine  Máy hút nhựa định hình chân không tự động với 1 bộ khuôn

1 set

Liện Hệ

3.

TH 150/120 Double Screws Granule Maker (with crusher)

Máy tạo hạt hai trục vít với 1 máy nghiền

1 set

Liên Hệ

I.Máy đùn màng PS Foam TH-105/120

Components: Các thành phần



A.Mixer Máy trộn



Hopper Capacity Công suất trộn

300-500kg/ hopper (controlled by time relay)

Motor  Mô tơ

1 set, 4-pole, 3kw

B. Automatic Feeding System Hệ thống điều khiển tự động



Automatic Self-control System Hệ thống tự động điều khiển



Motor

1 set, 6-pole, 1.1kw

C.  NO.1 Extruder Máy đùn



Screw Diameter Đường kính trục vít

Φ105mm

L/D              Tỉ lệ vít

30:1

Screw Material: Vật liệu vít

38CrMoAlA adopt Nitrogenous treatment

Heating zones:Khu vực gia nhiệt

6 zones

Butane Pump: Bơm butane cao áp

1 set

Digital Pressure Gauge:Máy đo áp suất kts

1 pc

Fully-automatic Hydraulic filter changer:Bộ lọc thủy lực hoàn toàn tự động

1 set

Electrical Cabinet:Tủ điện

1 set

Motor: Mô tơ

3 sets (4-pole, 55kw,by frequency exchanger) (4-pole, 2.2 kw, by frequency exchanger ) (4-pole, 5.5kw)

D NO.2 extruder Máy đùn



Screw Diameter. Đường kính trục vít

Φ120mm

L/D  Tỷ lệ vít

32:1

Material Vật liệu

38CrMoAlA adopt Nitrogenous treatment

Heating zones  Khu gia nhiệt

6 zones

Pressure gauge  Máy đo áp suất

1pc

Automatic water cooling system  Hệ thống nước làm mát tự động

5sets

Motor    Mô tơ

4-pole 55kw by frequency exchanger

E. Cooling System Hệ thống làm mát



Hollowness water circulation cooling Làm mát nước tuần hoàn

1 set, as the dimensions by the customers

F. Hauling-off System Hệ thống kéo-tắt



Rubber Roller Con lăn cao su

3 pcs, (according customer’s requirment)

Traction Speed Tốt độ kéo tải

3-31m/min

Motor Mô tơ

1x 4-pole, 3 kw (controlled by frequency changer)

Counter

1pc

Alarm system Hệ thống báo động

1set

Haul-off type Kiểu kéo –tắt

run in S route by self-friction

G. Winding Device Thiết bị cuộn màng



Winding Pneumatic Shaft Ồng nén khí

2 pcs (according customer’s requirment)

Torque motor  Mô–men xoắn motor

2sets

Turbine Reducer Turbine giảm

2sets

Static Electricity Eliminator

1set

Alarm

1set

H. Die Material



Installation Power  Công suất lắp đặt

255kw

Central height Chiều cao trung tâm

1000mm

I.  Weight  Trong lượng

8 T

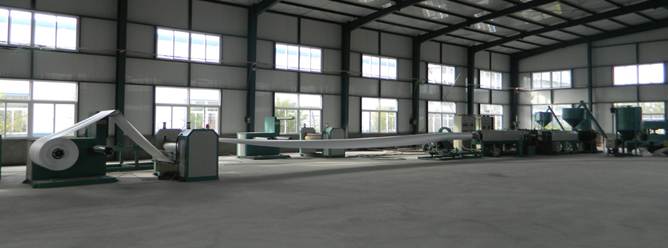

Hình ảnh máy đùn màng ps 105/120

II.Máy hút nhựa định hình chân không tự động ​1100/1250

Thông số kĩ thuật

1.Control system Hệ thống điều khiển



Automatic Control Cabinet Tủ điều khiển tự động

1 set

automatic Temperature Control Cabinet Tủ kiểm soát nhiệt độ tự động

1 set

PLC controller Điều khiển PLC

Adopt  Japan Mitsubishi

Touch screen  Màn hình cảm ứng

Adopt Taiwan brand





2.Automatic Feeding device Thiết bị cung cấp tự động

1 set



Feeding length can be adjusted.





3.Heating System,Hệ thống gia nhiệt

2sets

, Subsidiary Heating Zone /2 sets

Adopt the far infrared radiation tile.





4. Forming System Hệ thống thành hình

Adopt hydraulic cyclinder drive

Motor Mô tơ

2 sets 7.5kw

Hydraulic stations Tổ máy thủy lực

2 sets

Vacuum forming press Máy hút chân không thành hình

60T.

Forming area Khu vực thành hình

1040mm×1100mm

Vacuum forming speed  Tốc độ hình thành chân không

3-8s/mould.





5.Cutting off System Hệ thống cắt

Adopt hydraulic drive

Motors Mô tơ

1 set 18.5kw

Hydraulic station  Trạm thủy lực

1 set

Max. Punching Max.Đột

100T

Cutting off area Vùng cắt

1040mmx1100mm

Cutting off speed Tốc độ cắt

3-8 s/mould

6.Stacking System Hệ thống xếp thành



Pneumatic control Điều khiển khí nén



Automatically stack Tự động ngăn xếp

Adjustable,as customers’ need

Automatic counting system Hệ thống đếm tự động

Adjusted, according to the customers’ need

Automatically conveyor Tự động băng tải







7.Scrap rolling system Hệ thống cán phế liệu

Automatically





8.Installation Power: Công suất lắp đặt

180kw





9.Power Supply Cung cấp điện năng

3 phase 4 line 380V 50Hz





10.Weight : Trọng lượng

12 T

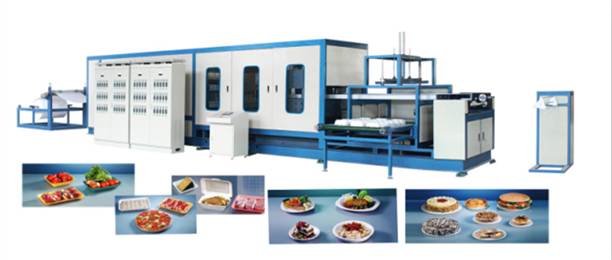

Hình ảnh máy hút định hình xốp hộp cơm tự động 1100/1250

III.Máy tạo hạt hai trục vít

Thông số kĩ thuật máy tạo hạt hai trục vít với máy nghiền

A.Crusher  Máy nghiền



Installation Power:Công suất điện năng tiêu thụ

11 KW

Fully automatic conveying  Băng tải hoàn toàn tự động

1 set

Size: Kích cỡ

2mx2mx1.6m

Weight:  Trọng lượng

0.7T

B.Granule Maker  Máy tạo hạt



No.1 Extruder Máy đùn



Screw Trục vít

Φ150 x1 set

No.2 Extruder Đầu đùn



Screw  Trục vít

Φ120 x1 set

Reducer  Bộ giảm tốc

2 sets

Motor  Mô tơ

1 set  4 pole,15kw

Motor Mô tơ

1 set  4 pole ,7.5kw

Electrical cabinet Tủ điện

1 set

2 zones (No.1 Extruder ) 2 Khu

automatic temperature control

3 zones (NO.2 Extruder) 3 khu

automatic temperature control

Filter changer  Lọc đổi

1 set

Granule cutter Cắt hạt

1 set

Speed adjustable Motor Tốc độ điều chỉnh mô tơ

1 set  4 pole,1.1kw

Capacity Sản lượng

4-5T/24H

Installation power Công suất điện

42kw

Weight Trọng lượng

3T



Thông số của toàn bộ hệ thống dây chuyền sx xốp hộp cơm ps 1100/1250

Raw material:  Nguyên liệu

PS granule, talc, butane and so on.

Finished products:  Sản phẩm tạo thành

Ps bọt hộp thức ăn nhanh, khay xốp, hộp pizza, hamburger, khay trứng,... (Tùy thuộc vào việc thay đổi khuôn)

Sheet thickness:Độ dầy màng

1-5mm

Sheet width:  Độ rộng màng

600-1200mm

Capacity:   Sản lượng

180-240kgs/h

Operator:Người vận hành

6-8 workers

Water consumption:  Tiêu thu nước

200kgs/24hrs

Cooling water tower:  Tháp làm mát nước

20 T/ h

Electricity consumption:  Điện năng tiêu thụ

3600 4000Kw/24hrs

Butane gas consumption:  Tiêu thụ Gas butane

55-60kgs/1 tấn vật liệu

Air compressor :Máy nén khí

1.5 m3/min

Installation power:Công suất điện

430Kw



Các linh kiện chi tiết máy được sản xuất bởi các thương hiệu

Touch screen :  Màn hình cảm ứng

Taiwan brand  Thương hiệu đài loan

PLC :

Japan Mitsubishi or Emerson Nhật bản

Electromagnetic valve :Van điện tử

Taiwan AIRTAC Đài loan

Vacuum pump : Máy hút

German BUSCH Đức

Hydraulic pressure system :Hệ thống áp suất thủy lực

Japan YUKEN Nhật bản

Temperature controller :Điều khiển nhiệt độ

Japan RKC Nhật bản

Sevo motor :   Mô tơ Sevo

OMRON

Pneumatic part :Phần khí nén

Taiwan AIRTAC Đài Loan

Low voltage protector: Bảo vệ điện áp thấp

Germany DELIXI  Nước Đức DELIXI

Frequency exchanger :Tần số thay đổi

German Siemens

Time relay :Thời gian chuyển tiếp

OMRON

Contactor :Tắc tơ

LG

Hình ảnh mẫu sản phẩm được làm từ công nghệ
