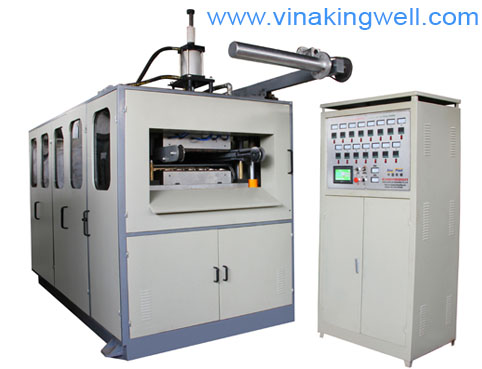

Máy làm cốc 720

$0.00
- +

Thông số kĩ thuật máy làm cốc 720

1. Thông số kỹ thuật

Điều kiện sử dụng

380V/3P/50HZ

Nguyên liệu sản xuất

Nguyên liệu thích hợp PP、PS、PET、PVC

Phương thức chuyển động

Motor + Áp lực khí

Tốc độ thành hình

≦35 nhịp /phút (Độ sâu hìnhh tành≤160mm)

≦35nhịp/phút (độ sâu hình thành≤160mm)

Kích thước tấm màng

W=720mm(có thể chỉnh)

W=720mm Điều chỉnh

Sử dụng áp suất không khí

0.6~0.8Mpa

lượng khí tiêu thụ

2200L/min

lượng thoát khí máy nén khí

2200~3000L/min

lượng nước tiêu thụ

≦0.5m3

Kích thước ngoại hình

3.5×1.6×2.4m

Công suất tiêu thụ thực tế

Khoảng 65KW

2. danh sách trang thiết bị

Định hình cốc

1 chiếc

Tủ điện



1 chiếc

 Thu phế cuộn



1 chiếc

 Cấu hình thiết kế

 Giá đỡ

 thép vuông tiêu chuẩn, thép U 1 20, đáy có thép hàn dày 16mm

tấm cửa khép kín cả máy

phần trên phần thao tác có cửa sổ quan sát, tấm chê kín lò có thể di chuyển

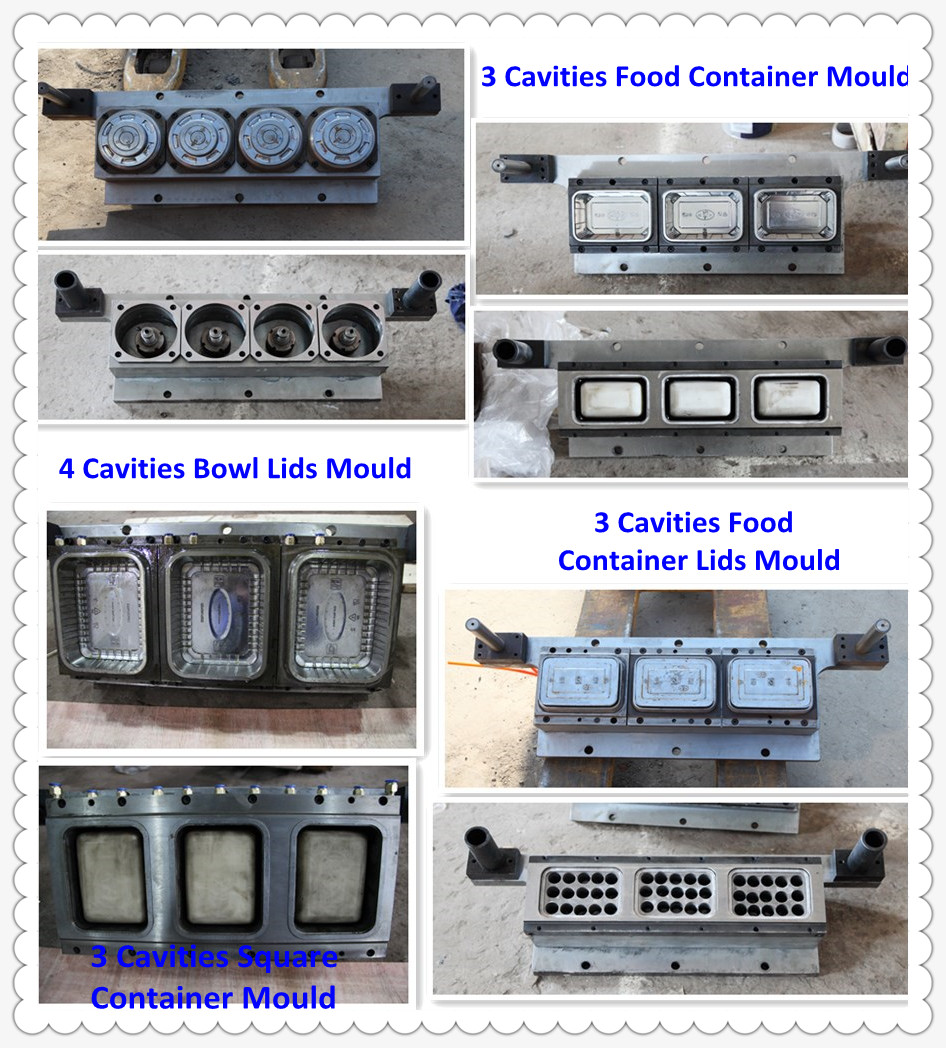

tấm khuôn làm việc trên và dưới

Đúc thép hình tròn QT500, không có lỗi khí, không có cát

bốn trụ dẫy khuôn

Đường kínhbốn trụ=95mm,xử lý thép 40Cr, mạ kẽm cứng, mài mặt gương, ống trụ≤200mm,ruyền luyện kim chất liệu bột Zns

bánh con sen

Tiêu chuẩn 210, sản xuất :thương hiệu đài loan

Motor

P=15KW(4 cấp)

độ dày có thể làm được

0.3~2.0mm

Diện tích thành hình tối đa

720×400mm

kích thước trạm khuôn

1100×350mm

tốc độ hình thành

≦32lần/MIN

xi lanh kéo dãn dài

Đường kính 125×125mm

van khí

MAC  Mỹ

2. bộ phần kéo màng xích

Dẫn kéo xích

Thép 45, xử lý ni tơ HV740

Phương pháp làm mát xích

Trên xích và bên xích có bộ phần làm mát

3.  bộ phần kéo

chênh lệch kéo màng

±0.5cm

Motỏ đưa màng

motor 3KW với biến tần

4. lò nhiệt gia nhiệt trên và dưới

hình thức kết cấu lò

Kết cấu lò nhiệt trên và dưới

 chất liệu lò gia nhiệt

Chế bằng thép không gỉ

 khống chế nhiệt của lò điện



Nhiệt độ Sử dụng PID chỉnh,chuyển ra sử dụng mô đun chỉnh áp ,nhiệt độ chệnh lệch ±10℃,sử dụng 14 đường khống chế nhiệt

 giá đỡ lò nhiệt

Thép U 120, và thép U 100 kết hợp

 xi lanh lò ra vào

Xuất sứ: CHINA

Miếng gia nhiệt



Miếng nhiệt sứ lỗi trông màu đên ,hồng ngoại kiệu cắm vào .kích thước 240mm980mm. Lò trên dọc 9 miếng cùng 9 tổ, lò dưới ngang 9 miếng, dọc 8 tổ, công suất gia nhiệt, xuât xứ: liên doanh thương hiệu quốc tế

























5.  bô phần xi lanh khí

Xi lanh kéo dãn dài

Đường kính 125X125mm  (双节气缸)

đường kính 125x125mm(i lanh đôi)

van xi lanh

Mac Mỹ

Ống khí kết nối của máy

ống PU Đài Loan ¢ 12 và 10 ¢

6.Bộ phần kéo màng phế

bộ phần kéo màng phé

Độc lập, kết nối động cơ nhôm bánh sen, chặt chẽ ma sát phế liệu, động cơ công suất 0.37KW

 Bánh xe thu phé

Xuất xứ Quảng Châu

7.  các tủ điều khiển nhiệt

Nhiệt độ lò

Điều chỉnh PID nhiệt độ, tiết điện áp tiết điện áp lựa chọn đầu ra của module, độ lệch nhiệt độ kiểm soát trong vòng ± 5 ℃, kiểm soát nhiệt độ trên và dưới độc lập, kiểm soát nhiệt độ 14 đường

Bộ biến tần đưa tấm màng

Xuất xứ : YING WEI TENG Thẩm quyến

nút bấm

Schneider của Pháp



Phương thức thao tác

Màn hình cảm ứng 10,4-inch của Đài Loan,PLC Đài Loan TAI DA

Module chỉnh áp lực

Hệ thống kiểm soát nhiệt độ sử dụng mô-đun tiết điện áp 75A, chênh lệch nhiệt độ trong khoảng ± 5 ℃

đồng hồ nhiệt

Sử dụng bảng điều khiển nhiệt độ thông minh
