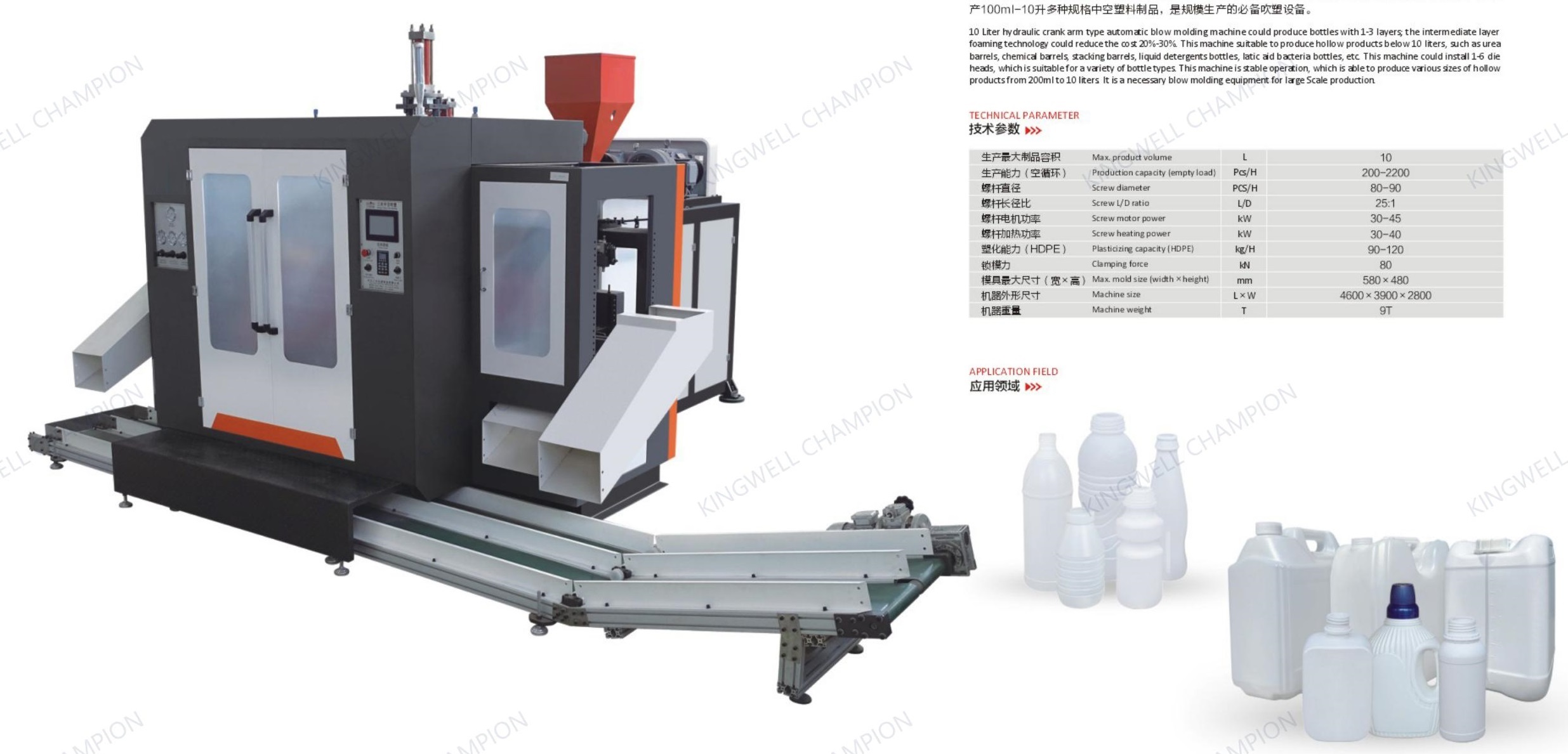

Máy thổi nhựa thủy lực OG-SQ65  hũ 3 đầu thổi- extrusion blow moulding machine





Thiết bị này là một thiết bị kẹp thủy lực và di chuyển kìm khí nén, di chuyển day trượt tuyến tính,

đóng khuôn là trục xoắn, và có một hộp điều khiển điện độc lập.Máy tính PLC điều khiển tất cả các



2.Yêu cầu công nghệ

l Hệ thống khống chế điện :Điều khiển PLC trong nước, hoạt động màn hình vận hành chế độ cảm ứng. Tất cả các cài đặt quy trình, thay đổi và các chức năng khác được thực hiện trên màn hình cảm ứng, và các thành phần có độ bền cao.

l Hệ thống thủy lực: các linh kiện thủy lực, ổn định và đáng tin cậy.

l Hệ thống nhựa hóa ( làm mềm nhưa): vít trộn nhựa hóa hiệu quả cao ,để đảm bảo nhựa mềm dẻo là đủ nhưa và đồng đều.

l 。

l Hệ thống điều khiển tốc độ: điều khiển tốc độ bằng biến tần chỉnh tốc+  bề mặt hộp giảm tốc răng cứng bằng thép hợp kim, tốc độ ổn định, tiếng ồn thấp và bền.

l Hệ thống đóng mở khuôn : trung tâm đóng mở khuôn cánh tay dầm ,3 vị trí khóa để đảm bảo sử dụng lâu dài ,lực kẹp được cân bàng

l sử dụng một cơ chế khuôn di chuyển thẳng  không bị biến dạng , độ chính  xác cao , tôc độ nhanh

l Giá kim thổi:kiểu kim loại góc tích hợp , ổng định không cần dịch chuyển ,Đảm bảo rằng các sản phẩm được cắt mịn.



Thông số chính máy OG-SQ65

Tham số cơ bản

Nguyên liệu thích hợp

PE.PP...

Dung tích sản phẩm tối đa

 Dưới 8CM

Sản lượng

1000-1200 cái / /h,Căn cứ vào độ dày sản phẩm

Kích thước hình dạng

Dài X rộng X cao =3.3×2 ×2.3(M)

Trọng lượng máy

3.3 T

Danh mục hệ thống

Chi tiết hệ thống

Thông số

GHI CHU

Hệ thống nhựa hóa

Tổng quan

Hệ thống nhựa hóa hiệu quả cao tiết kiệm chi phí , biến tần chỉnh tốc



Bộ giảm tốc

Bề mặt răng cứng, độ bền cao, bộ giảm tốc Tiếng ồn thấp và chống mài mòn



Barrel vít

65mm, chiều dài đường kính tỷ lệ L /D = 25

38CrMoALA thép nitrided chất lượng cao

Loại trục vít rrộn tiết kiệm năng lượng hiệu quả cao




Khả năng nhựa hóa

40-55Kg/H MAX

Lấy HDPE làm ví dụ

Số đoạn gia nhiệt

4đoạn        bộ gia nhiệt nhôm đúc

Tự động gia nhiệt

Công suất g

10KW/H



Động cơ đùn

Động cơ 3 pha không đồng bộ

(380V、50HZ)11KW



Quạt làm mát

3 đoạn

Tự động làm mát

Đàu đùn , đùn nhựa

Tổng quan

Trung tâm phễu nạp liệu



Số đầu đùn

3



Khoảng cách trung tâm đầu đùn

100



Số đoạn gia nhiệt

4đoạn   vòng gia nhiệt bằng thép không gỉ



Công suất gia nhiệt

4KW



Cơ chế mở và đóng

Tổng quan

,Cường độ cao, độ cứng cao, trung tâm kẹp khoá kìm, kết cấu ma sát thấp khi mở kìm, di chuyển kìm



Lực kẹp

40KN



Khoảng cách bàn khuôn

Kẹp tối thiểu - mở tối đa: 150-350mm



Kích thước khuôn tối đa

Rộng x cao :350X400mm



Tâm đầu

2 cavity/ 130. 3 cavity/100, 4 caivty 80



Hệ thống điện khí

Tổng quan



PLC+Màn hình cảm ứng



Giao diện hoạt động

Hoạt động màn hình cảm ứng



Khống chế nhiệt độ

Kiểm soát nhiệt độ Omron của Nhật Bản



Khống chế chuyển động

PLC,Lập trình tiếng Trung và tiếng Anh



Bảo vệ điện khí



Biến áp quá tải ,Chức năng bảo vệ tự động ngắn mạch điện



Hệ thống thủy lực

Tổng quan

đóng kìm thuỷ lực



Motor bơm dầu

Động cơn 3 pha không đồng bộ

(380V、50HZ),5.5KW



Hệ thống áp lực

100Kg/cm²



Phương thức làm mát

Đường nước tuần hoàn độc lập,làm mát dầu bằng bộ làm mát



Hệ thống khí nén

Tổng quan

mở đóng kìm và di chuyển kìm bằng thủy lực



Áp lực nguồn khí

0.6Mpa



Lượng thoát khí

0.7M3/min



Van điện từ

Isaia trong nước



Hệ thống làm mát

Tổng quan

Khuôn ,nòng cào,Nguồn dầu ba chiều độc lập làm mát bằng đường nước,Không can thiệp lẫn nhau



Môi trường làm mát

Nước thiên nhiên, nước ngầm (nước lạnh tốt hơn)



Lưu lượng nước

65L/min



Áp lực nguồn nước

0.3-0.6MPa





Danh sách cấu hình chính của máy

Phần điện

 hãng

tên



Hệ thống điều khiển máy vi tính PLC

Omron Nhật Bản

Bộ điều khiển nhiệt độ

Omron Nhật Bản

Rơ lê

Omron Nhật Bản

Nguồn điện

Delta Đài loan

Màn hình

Weiview Đài loan

Bộ biến tần

Inovance China

Bộ giảm tốc

Jiangsu Guomao

Thanh trượt

HIWIN Đài loan

Bộ biến tần

Inovance Trung quốc

Contactor

DELIXI Trung quốc

Trục vít

38Crav

Gia nhiệt

Sứ đúc nhôm
