MÁY CÁN MÀNG MÀNG MỎNG CÓ CÀO GIÓ 1000MM-PLASTIC SHEET LINE
I. Thông số kỹ thuật chính
|
Mục |
Đon vị |
Đặc điểm kỹ thuật |
Remark |
|
Nguyên liệu |
PP PS PP PS |
||
|
Độ dầy |
mm |
0.15－2 |
|
|
Độ lệch độ dày |
mm |
±0.01 |
|
|
Thông số kỹ thuật vít |
mm |
Φ110x32 |
|
|
Chiều rộng hiệu dụng của tấm |
mm |
≤800 |
Có thể điều chỉnh |
|
Công suất đùn tối đa |
Kg/h |
150-280 |
|
|
Tốc độ tuyến tính của tấm |
m/min |
≤15 |
|
II. Thành phần đơn vị
|
Số |
Thành phần đơn vị |
Đơn vị |
Số lượng |
Ghi chú |
|
1 |
Φ110 Máy đùn |
set |
1 |
|
|
2 |
Máy tạo hình ngang |
set |
1 |
|
|
3 |
Thiết bị quạt |
set |
1 |
|
|
4 |
Thiết bị cắt |
set |
1 |
|
|
5 |
thiết bị làm mát tự nhiên |
set |
1 |
|
|
6 |
Bình chứa nước nhiệt độ không đổi |
set |
1 |
|
|
7 |
Thiết bị chạy |
set |
1 |
|
|
8 |
Máy kéo |
set |
1 |
|
|
9 |
Máy cuộn đôi |
set |
1 |
|
|
10 |
Bộ lọc |
set |
1 |
|
|
11 |
Kết nối |
set |
1 |
|
|
12 |
Đầu khuôn |
set |
1 |
III. Máy đùn đơn
(1) Máy đùn φ110
1. Vật liệu vít và thùng: xử lý thấm nitơ 38CrMoALA；
Trục vít: xử lý thấm nitơ, tôi cao tần, mạ điện lớp crom cứng, phun lớp hợp kim lưỡng kim
2. Phễu inox, độ dày tấm thép 1.5mm；
3. Dạng động cơ chính: Động cơ xoay chiều (động cơ Xuanlong)；
4. Bộ biến tần: bộ biến tần SINEE；
5. Bộ giảm tốc: bộ giảm tốc 280 # đặc biệt cho máy đùn, bề mặt răng cứng, tốc độ mô-men xoắn cao, tiếng ồn thấp；
6. Máy sưởi: máy sưởi không gỉ, đầu ra không tiếp xúc trạng thái rắn, bộ điều khiển nhiệt độ Huibang Điều khiển tự động PID (tiết kiệm năng lượng, tiết kiệm điện)；
7. Làm mát: làm mát bằng quạt, vỏ thép không gỉ, độ dày tấm thép 1.5mm；
8. Các thông số kỹ thuật chính
|
|
|
|
Công suất động cơ truyền động |
75kw（6 pole） |
|
Đường kính trục vít |
110mm |
|
Dạng vít |
ngăn cách |
|
Tỉ lệ của trục vít L/D |
32：1 |
|
Tốc độ quay tối đa |
90 rpm |
|
Công suất đùn tối đa |
150－280KG/h |
|
Số khu gia nhiệt |
6 |
|
Công suất gia nhiệt |
Khoảng 75kw |
|
Số quạt làm mát |
6 |

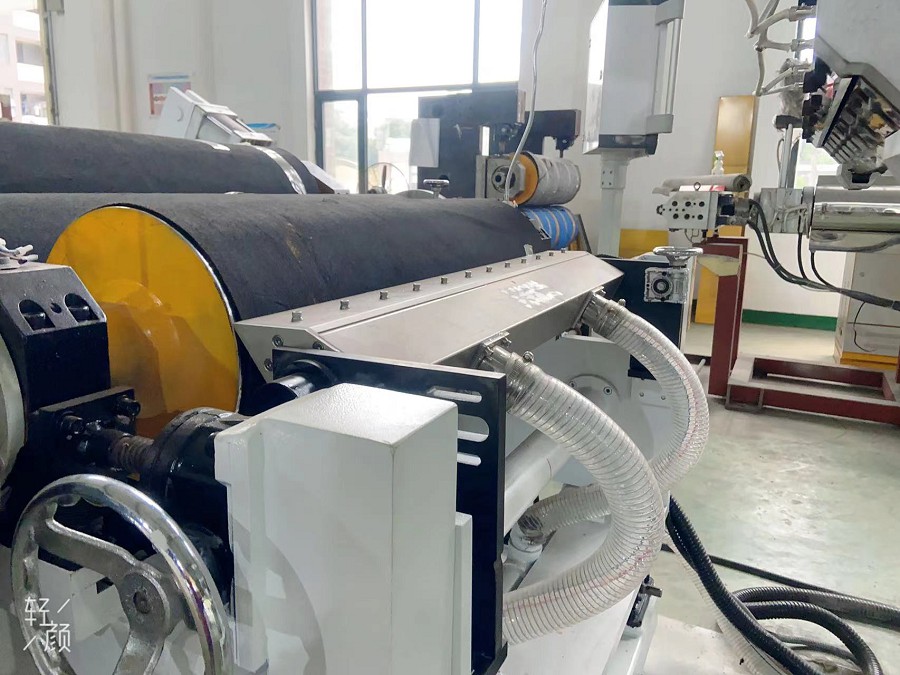

(2) Máy ép nằm ngang ba trục
1. Chế độ truyền dẫn: ổ đĩa động cơ độc lập với con lăn；
2. Thiết bị dao khí: tùy chỉnh đặc biệt；
3. Ổ lăn: NSK Nhật Bản;
4. Thông số kỹ thuật chính
|
|
|
|
Thông số kỹ thuật dao khí |
1000mm
|
|
|
|
|
Thông số con lăn cố định Thông số cuộn làm mát phụ trợ |
Φ360x1000mm
|
|
Thông số kỹ thuật con lăn / phương pháp xử lý |
Tường dày 12,5mm, mạ điện lót |
|
Chất liệu con lăn |
Hợp kim |
|
Tốc độ dòng tối đa của con lăn Độ chính xác chạy xuyên tâm của con lăn |
15m/min
≤0.01mm |
|
Độ nhám bề mặt con lăn |
Ra0.025pm |
|
Công suất motor |
2.2kw*3 |
(3) Thiết bị cắt
1. Vật liệu thân dao: thép hợp kim chất lượng cao (tùy chỉnh cho các vật liệu đặc biệt)；
2. Xoay dao phía dưới: giá đỡ dao có thể điều chỉnh theo chiều ngang；
(4) Khung con lăn dẫn hướng làm mát tự nhiên
1. Thông số kỹ thuật con lăn dẫn hướng：φ80x900mm；
2. Con lăn thép mài chính xác, xử lý làm cứng bề mặt, tổng cộng 8 miếng；
(5) Thiết bị đi bộ
1. Chế độ đi bộ: động cơ và bộ giảm tốc được kết nối trực tiếp để xoay;
2. Công suất motor：0.37kw;

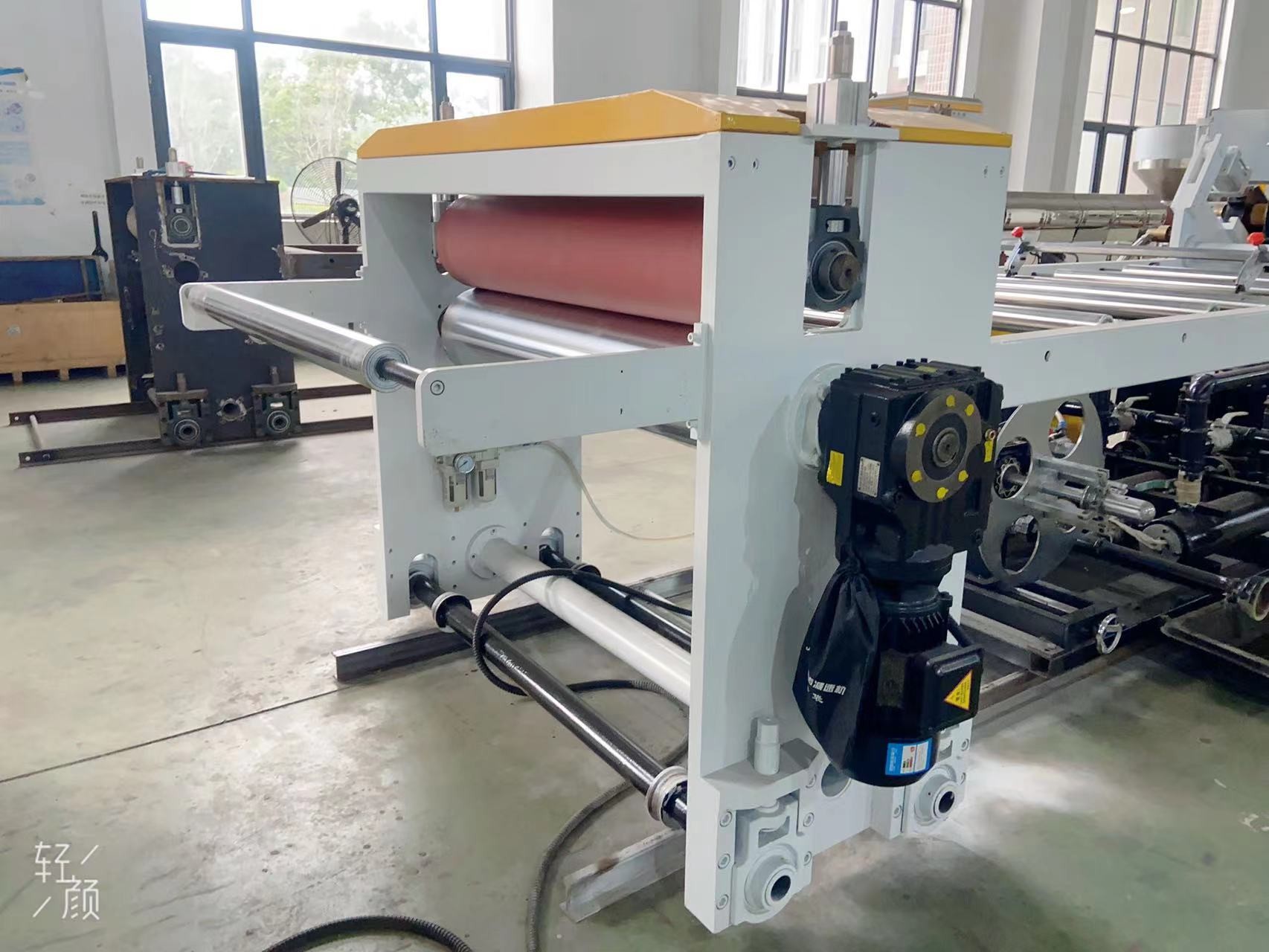

(6) Thiết bị kéo
1. Dạng con lăn kéo: một con lăn cao su và một con lăn thép mạ crom；
2. Động cơ truyền động: Động cơ AC；
3. Bộ biến tần: bộ biến tần SINEE
4. Phương pháp ép: ép xi lanh con lăn cao su；
5. Thông số kỹ thuật chính
|
|
|
|
Con Lăn Cao Su Thông Số Kỹ Thuật |
Φ215x900mm |
|
Con lăn mạ Chrome Thông số kỹ thuật |
Φ215x900mm
|
|
Tốc độ dòng |
15m/min |
|
Công suất motor |
1.5kw |

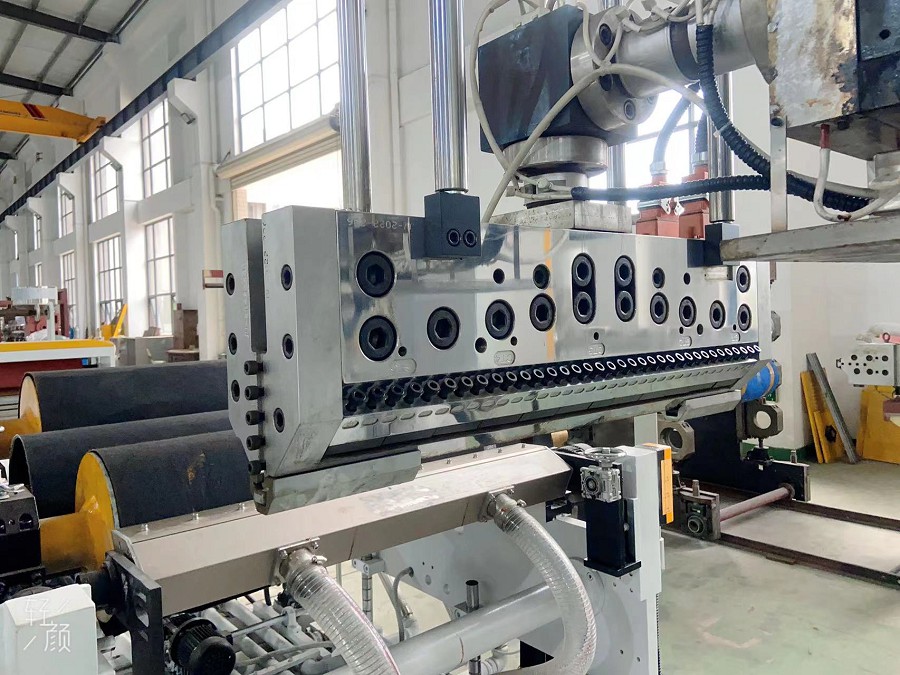

(7) Đầu khuôn
|
|
|
|
Kết cấu khuôn |
Thanh trượt kiểu móc treo, bề mặt mạ crôm cứng, gương bóng, điều chỉnh mã kéo, chất lượng cao vật liệu chịu nhiệt |
|
Điều chỉnh khe hở khuôn |
Tinh chỉnh đàn hồi kiểu đẩy của môi khuôn trên, môi khuôn dưới có thể điều chỉnh |
|
Chiều rộng khuôn |
900MM |
|
Chiều rộng sản phẩm |
800mm có thể điều chỉnh |
|
Xử lý đánh bóng mạ crom |
Độ dày 0.01mm-0.02mm |
（8）Lọc
|
Thay đổi màn hình thủy lực |
Linh kiện thủy lực, xuất xứ: Đài Loan |
|
Kiểu cấu trúc |
Trạm đôi, thay đổi màn hình tự động |
|
Công suất motor |
1.5KW |
|
Số vùng gia nhiệt |
1khu |
|
Công suất gia nhiệt |
9KW |

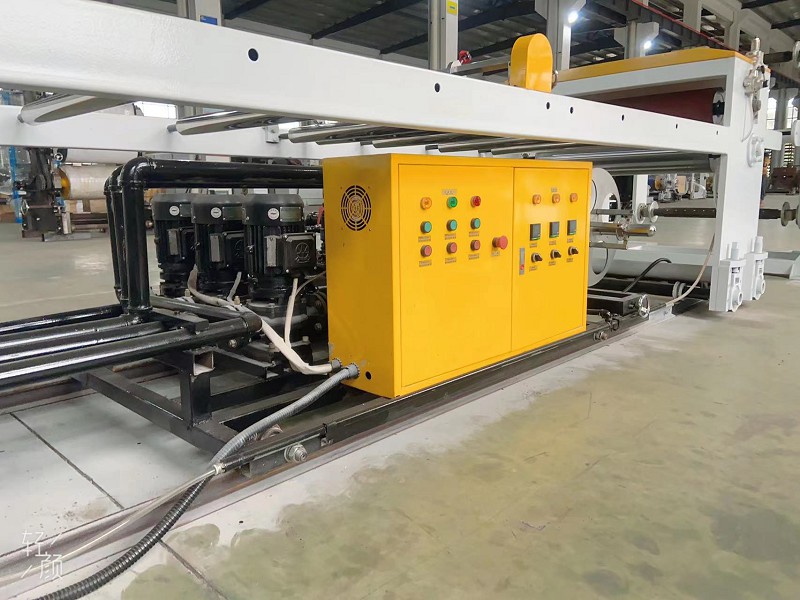

(9) Bình chứa nước có nhiệt độ không đổi
|
|
|
|
Môi trường làm mát |
Nước |
|
Công suất gia nhiệt |
4KW |
|
Cầu dao |
7 pcs |
|
Module |
3 pcs |
|
Bộ tản nhiệt |
3 sets |
|
Rơle nhỏ |
3 pcs |
|
Quá tải nhiệt |
3 pcs |
|
Đồng hồ đo nhiệt độ |
3 pcs |
|
Quạt hút nhỏ |
1 pc |
|
Cặp nhiệt điện |
3 pcs |
|
Đường ống gia nhiệt |
3 pcs |
|
Bơm nước |
3 pcs |
|
Van điện từ |
3pcs |
|
Van nước |
3 van an toàn 6 van bi 4 van một chiều |
|
Cách điều khiển |
Tự động kiểm soát nhiệt độ |

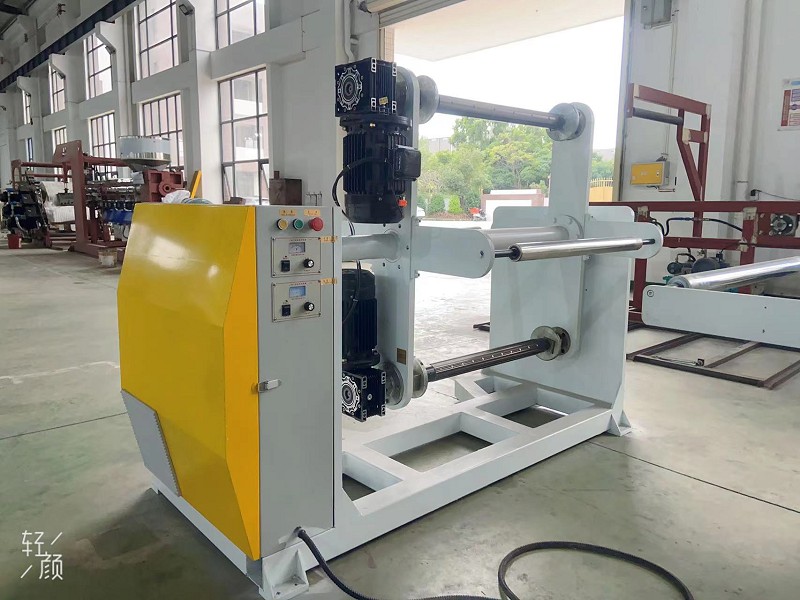

(10) Máy cuộn trạm đôi
|
|
|
|
Phương thức chuyển động |
Động cơ mô-men xoắn và truyền động bánh răng sâu |
|
Hình thức |
Đơn vị làm việc trạm đôi |
|
Đặc điểm kỹ thuật |
Trục không khí 3 inch |
|
Đường kính cuộn |
≦800mm |
|
Chiều rộng cuộn |
≦800mm |
