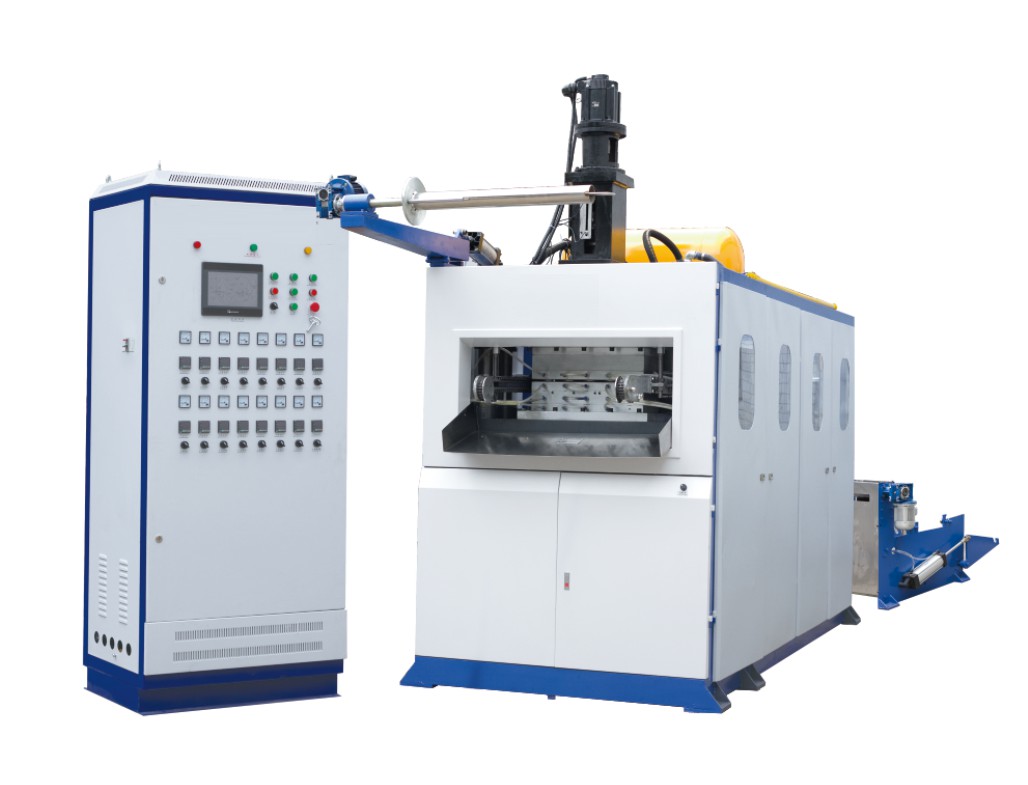

MÁY ĐỊNH HÌNH CỐC NHỰA THUỶ LỰC TỰ ĐỘNG 730

$0.00

Số lượng:

- +

Tổng quan

1、 Nguồn điện	380V/4P/50Hz
2、 Nguyên liệu sản xuất	PP、PS, PET
3、 Phương thức khởi độn	thủy lự + áp lực khí
4、 Tốc độ thành hình	≦35time /min lần/phút
5、Kích thước tấm màng	L＝730mm（co thể chỉnh xuống）（adjustable）
6、Sử dụng áp lực khí	0.6～0.8Mpa
7、Lượng tiêu thụ khí	2200L/min
8、Sử dụng lưu lượng khí	2200～3000L/min
9、Lượng tiêu thụ nước	≦0.5m³
10、Kích thước máy	4.0×1.55×2.2m（máy định hình) （ NẾU MUA MÁY XÉP CÓC : 121.552.2M)
11、Tổng công suất máy	85kw

II.Danh sách thiết bị

III.Cấu hình thiết bị/device configuration

1、thiết bị thành hình /forming device

Giá khung	Ống vuống tiêu chuẩn quốc gia: 100×100, thép U120, đế thêm tấm thép 16mm hàn nối
Tấm cửa cả máy	bộ phần Thao tác có cửa quan sát, tấm che của lo điện, di chuyển theo bên phải
Bàn khuôn lê xuống	Công nghệ đúc sắt, không lỗi khí, không cát QT500
Trục dẫn bàn khuôn	Đường kính 4 trục =80mm, công nghệ xử lý thép 40Cr, mạ kẽm, mài thành mặt gương: ống dẫn trục ≤260mm,chất liệu bột luyền kim Zns
Hệ thống thủy lực	bơm to＋ bơm nhỏ, drive xuất xứ：Đài Loan
Hệ thống áp suất làm việc tối đa	P=210Kg/Cm²
Hệ thống áp suất làm việc tối thiểu	P=65Kg/Cm²
Motor	P=15KW（6cấp） xuất xứ：JINSHI/XL motor
Độ dày tấm màng định hình	0.3～2.0mm
Diện tích thành hình	720×400mm
Kích thước bàn khuôn	1290×420mm
Tốc độ thành hình	≦35time/min
Trày kéo xuống	INOVANCE Servo motor 7.5KW China

2、 bộ phần kéo màng xích

Xích kéo màng	Linh kiện đúc thép 45#, sau khi nito xử lý đạt HV740
Dãy xích	Có két cấu làm lạnh trên và mặt nghiêng trên dãy xích

3、bộ phần kéo màng

Motor kéo màng	Motor kéo màng độ lệch khống ché trong phạm vi ±0.5cm, hãng sản xuất:TaiWan SanQi
Công suất motor kéo màng	Inovance servo motor 2.9 kw

4、lò nhiệt trên và dưới

Hình thức kết cấu tủ điện	Kết cấu lò điện kiểu tủ trên dưới
Chất liệu lò gia nhiệt	Ép bằng thép không gỉ 304#
Tủ kiểm soát nhiệt độ	Nhiệt độ sử dụng PID điều chỉnh, bồ phần chuyển ra sử dụng module chỉnh áp . Nơi sản xuất: TaiWan YangMing,nhiệt độ khống chế chenh lệch ±1℃
Giá đỡ lò nhiệt	sử dụng thep U100 và thép U120
Xilanh lò ra vào	Nơi sản xuất : Guang dong
Tủ điện gia nhiệt tấm	Miếng gia nhiệt sứ nhiệt hòng ngoại, kích thước 254×85mm: lò trên xép 10 miếng, cộng 8 tổ, lò dưới xép 9 miếng; tổng cộng 144 miếng, lò gia nhiệt là 650W/miếng
Tấm che lò gia nhiệt	Có thao dỡ
Lò gia nhiệt trên dưới	màng bảo vẹ kiểu kết hợp

5、linh kiện khí, thủy lực

Van khí cả máy	Nhật Bản SMC
Ống khí kết nối mềm cả máy	Đài Loan ống mềm PUф12 vàф10
Hệ thống áp suất dầu	Sử dụng bơm to và bơm nhỏ cùng làm việc :110/45
Công suất motor áp lực dầu	15KW（6 cấp）Xuất xứ：JINSHI/XL motor
Van điện từ thủy lực	Xuất xứ ：Đài Loan

6、 bộ phần cấp màng, thu phế

Bộ phần xả màng	Hệ thống cấp màng tự động
Bộ phần thu màng phế	Kết nối motor độc lập, màng thu phé ma sát，công suất motor 0.37KW
Hộp số bánh thu phế màng	Xuất xứ ：Quảng Châu Châu Giang

7、Tủ điện khống chế điện khí

Phân khu kiểm soát	Nhiệt độ sử dụng PID điều chỉnh, bồ phần chuyển ra sử dụng module chỉnh áp . Nơi sản xuất: TaiWan YangMing,nhiệt độ khống chế chenh lệch ±1℃, trên dưới khống chế nhiệt độc lập, có 16 đường khống chế nhiệt
Biến tần Servo kéo màng	Xuất xứ：Đài Loan
Bộ tiếp xúc、nút ấn、nút công tắc	Thương hiệu Schneider
Phương thức thao tác	PLC màn hình cảm ứng màu sắc 10-inch của Đài Loan, PLC Mitsubishi
Module chỉnh áp	Hệ thống khống chế nhiệt sử dụng module chỉnh áp 80A,sai số nhiệt độ ±1℃
Đồng hồ khống chế nhiệt	Đồng hồ khống chế HUIBANG

8、khí、kết nối ống nước、bình chứa khí、dây điện

Đầu nối khí và nước	Đầu nối theo hướng đưa màng
Ống khí máy	Kết nối cứng ống mạ kẽm,miệng 1 ích
Ống nước máy	Kết nối cứng ống mạ kẽm miệng 1 ích
Bình tích khí	Bình tích khí trên＝0.4m³ , bình tích khí dưới ＝0.4m³
Dây điện kết nối lò nhiệt	Dây chịu nhiệt phi 6 và dây chịu nhiệt phi 10
Dây điện khác	BVR 6m² 2.5m² 0.75 m² 10 m²16m²

9、 linh kiện theo máy
