1.Hình ảnh máy
3.Thông số kỹ thuật

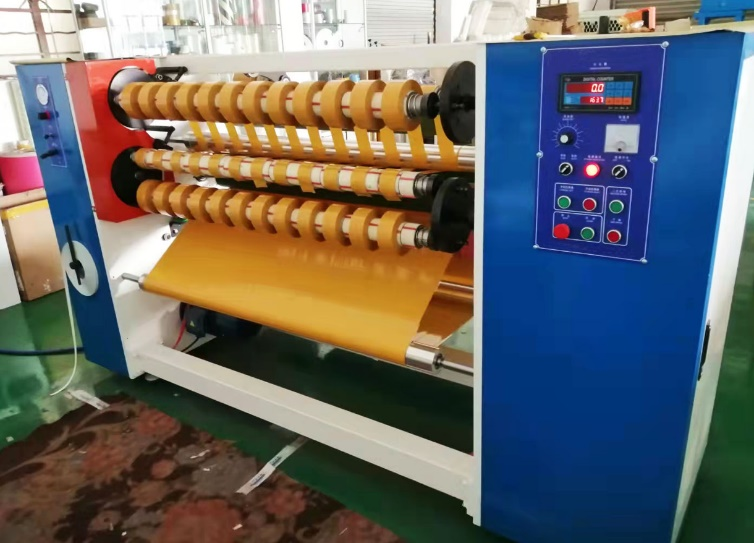

1. Description
1) Suitable for slitting BOPP tape.
2) The machine adopt central control for easy operate.
3) Three section meter counter to make sure the accurate of the rewinding length.
4) Pneumatic brake makes sure the length precisely when stop the machine.
5) Auto shaft exchange: once two shafts rewinding finished then another two shafts auto exchange which can improve work efficiency.
6) Arc stretching roller can eliminate the tape wrinkles and flat the material for feeding well.
7) Cycloid big wasted rewinding about 3 jumbo roll no need discharge the waste.
8) None stop rewinding shaft load and unload system for high efficiency production.
2. Specification
1) Working Width: 500mm/ 1300mm/1600mm
2) Max. Rewind Diameter: 200mm（450m length） for 4 shafts; 320mm for 2 shafts
3) Max. Unwind Diameter: 700/800mm
4) Paper Core inside diameter: 3'' (76.2mm)
5) Min. Cutting Width: 12mm
6) Slitting System: Razor Blade (Air score knife optional)
7) Blade: 0.2mm x 22mm x 60mm
8) Speed: 0-270m/min
9) Electricity: 380V, 50HZ (or according to customer requirement), Power: 5HP
10) Dimension: 2550（2850） * 1300 * 1500mm
|
THÔNG SỐ KỸ THUẬT CHÍNH |
||
|
Model：OG-KW1300 |
Trung tâm cuộn dây đôi trục quay lại |
|
|
tóm tắt |
Nội dung thông số kỹ thuật |
số lượng |
|
(1) Chức năng: thích hợp để tua lại phim, giấy và các loại băng khác nhau |
||
|
(2) Thông số kỹ thuật |
||
|
1. Chiều rộng con lăn cơ học |
500-mm1300mm |
|
|
2. Đường kính xả cuộn tối đa |
Φ700mm |
|
|
3. Đường kính cuộn dây tối đa |
φ200mm |
|
|
4. Tua lại chiều rộng |
500mm-1200mm |
|
|
5. Đường kính trong của ống cuộn |
φ76.2 |
Hai |
|
6. Tốc độ tối đa cơ học |
160m/min |
|
|
7. Nguồn điện |
3 pha |
|
|
8. Sử dụng nguồn áp suất không khí |
5kg(Do người dùng cung cấp) |
|
|
9.motor chính |
3.75KW.5HP |
|

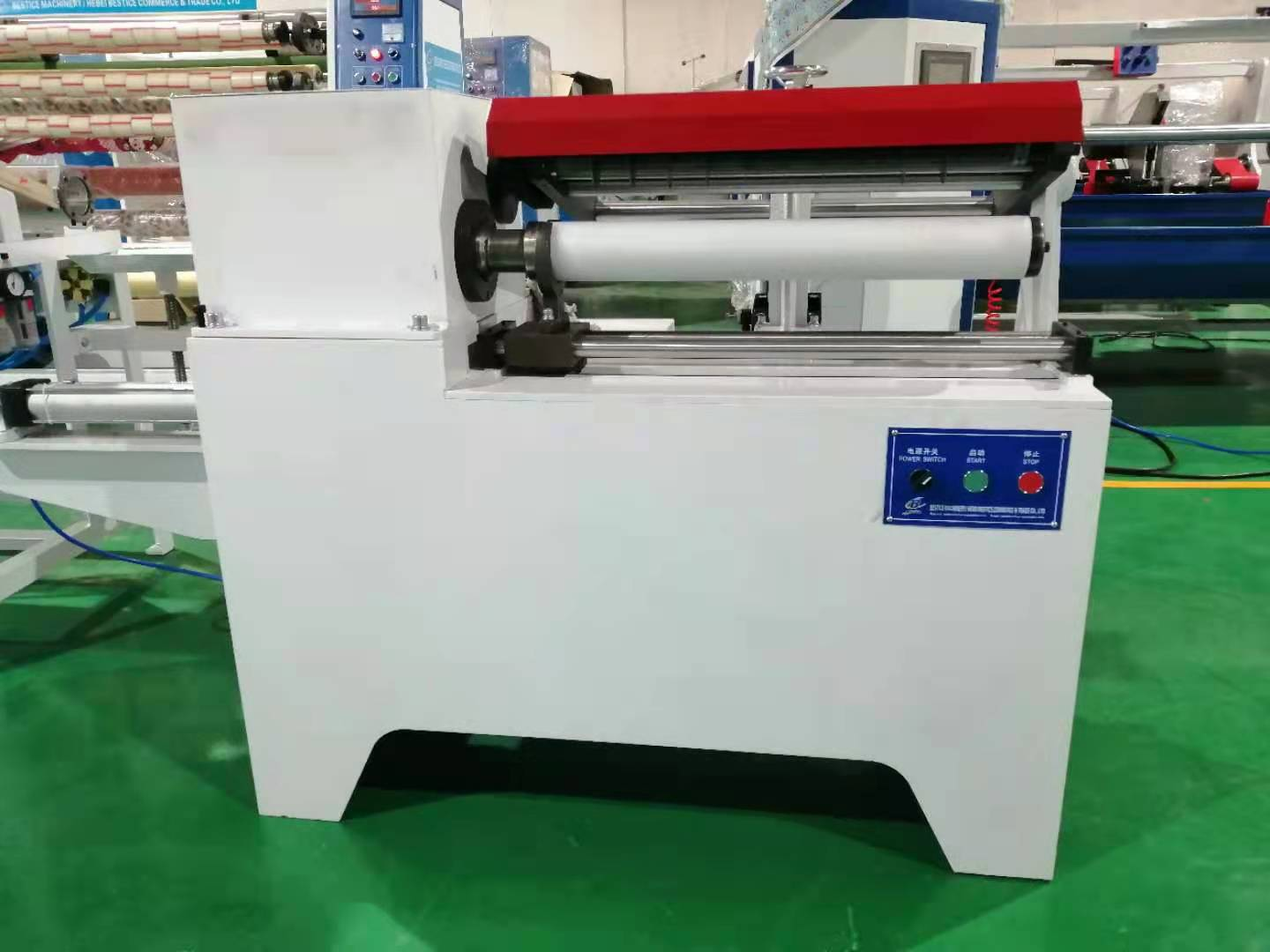

2,Máy tự động cắt
|
Thông số |
Ghi chú |
|
|
chiều rông cắt lơn nhất
|
500mm
|
|
|
chiều rộng cắt nhỏ nhất
|
12mm
|
|
|
đường kính trong ống giấy
|
76.2mm |
|
|
độ dày ống giấy
|
2-10mm |
|
|
áp lực khí
|
5Kg/cm2
|
3,máy xả cuộn sp lỗi
|
Thông số |
Ghi chú |
|
|
Đường kính cuộn lơn nhất
|
220mm
|
|
|
chiều rộng cuộn nhất
|
100mm
|
|
|
đường kính trong ống giấy
|
76 mm |
|
|
Tốc độ xả cuộn |
0-100m/min |

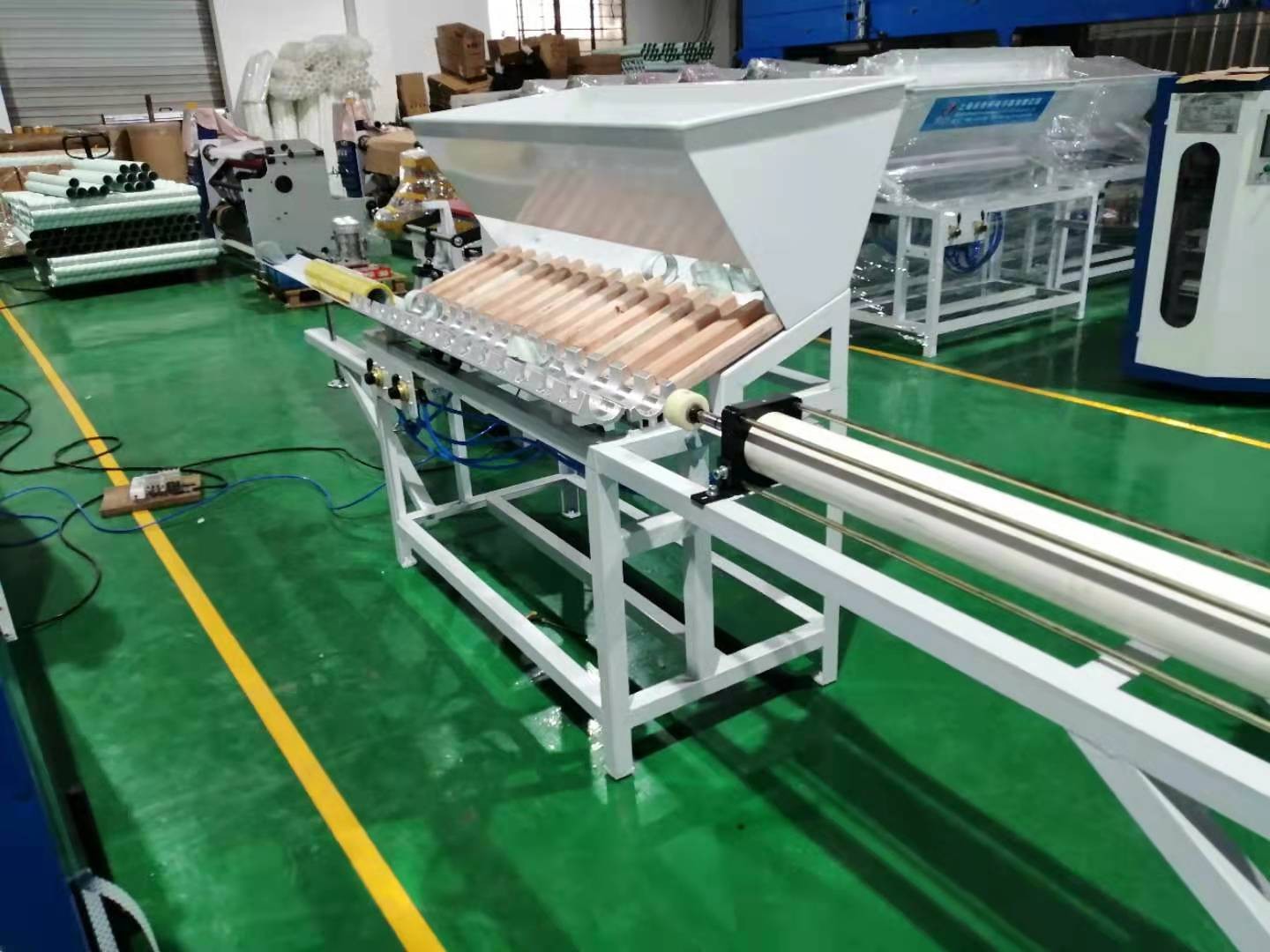

4.máy tự động kéo ống
|
Thông số |
Ghi chú |
|
|
Độ rộng quy cách
|
500mm -1300mm
|
|
|
chiều rộng cuộn nhất
|
500mm
|
|
|
đường kính trong ống giấy
|
φ25.4-76.2mm φ1″-3″ |
|
|
áp lực khí |
5Kg/cm2 |
3,Đặc điểm：
Thiết bị này có tính năng mắt thần theo dõi , chỉnh tự động, điều khiển độ căng, tự động thu cuộn và đếm, vận hành đơn giản, ổn định và đáng tin cậy. Chủ yếu được sử dụng cho màng mỏng ,màng y tế, giấy, giấy cắt y tế, băng keo
1、Motor biến tần chỉnh tốc
2、Màn hình khống chế độc lập ,thao tác linh hoạt và thuận tiện
3、Tự động chỉnh sửa xả cuộn, mắt thần theo dỗi theo bên hoặc theo dây.
4、Trục xả cuôn sử dụng trục khí, bộ chế động xả cuộn bột từ, tự động khống chế lực căng
5、Thu cuộn trục khí(có thể chọn mua lắp trục cam), thu cuộn bộ ly hợp bột từ
6、Bộ phần thổi via nguyên liệu
7、Tự đống tính mét chiều dài
8、Trục thu cuộn làm cho cuộn màng càng phẳng
9、Có thể chọn mua bộ phần chia cắt dao tròn.
