Máy sang cuộn/máy chi cuộn/máy phân cuộn 1300-1600 rewinding machine

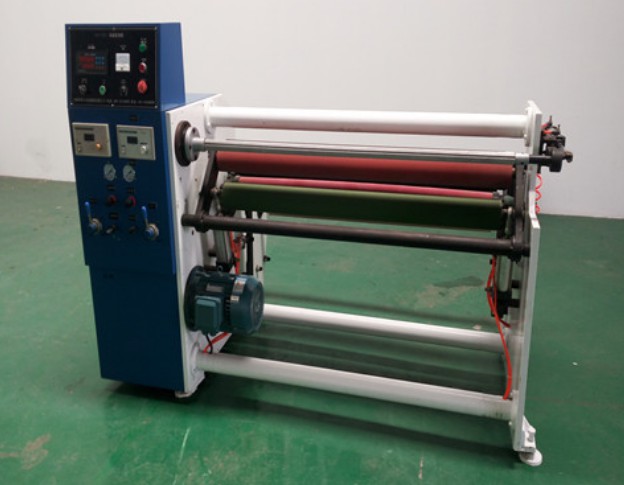

.One shaft rewinding machine OG-KH801










1.Application

Suitable for film, paper and tapes



2.Specification

1) Available working width: 1300mm/1600mm

2) Max. Unwinding diameter: 600mm (OR custom )

3) Unwinding paper core diameter: φ3"

4) Rewinding working width: 500mm to 1300mm/1600mm

5) Max. Rewinding diameter: 250mm (OR according to customer requirement)

6) Rewinding core diameter: φ3", φ2", φ1.5" (3 size can be chosen)

7) Machine speed: 160m/min

8) Power source: 380V 50Hz 3 Phase

9) Air source: 5kg (prepared by user)

2.Đặc điểm

Thiết bị này có  tính năng mắt thần theo dõi , chỉnh tự động, điều khiển độ căng, tự động thu cuộn và  đếm, vận hành đơn giản, ổn định và đáng tin cậy. Chủ yếu được sử dụng cho màng mỏng ,màng y tế, giấy, giấy cắt y tế, băng keo

1、Motor biến tần chỉnh tốc
2、Màn hình khống chế độc lập ,thao tác linh hoạt và thuận tiện
3、Tự động chỉnh sửa xả cuộn, mắt thần theo dỗi theo bên hoặc theo dây.
4、Trục xả cuôn sử dụng trục khí, bộ chế động xả cuộn bột từ, tự động khống chế lực căng
5、Thu cuộn trục khí(có thể chọn mua lắp trục cam), thu cuộn bộ ly hợp bột từ
6、Bộ phần thổi via nguyên liệu
7、Tự đống tính mét chiều dài
8、Trục thu cuộn làm cho cuộn màng càng phẳng
9、Có thể chọn mua bộ phần chia cắt dao tròn.

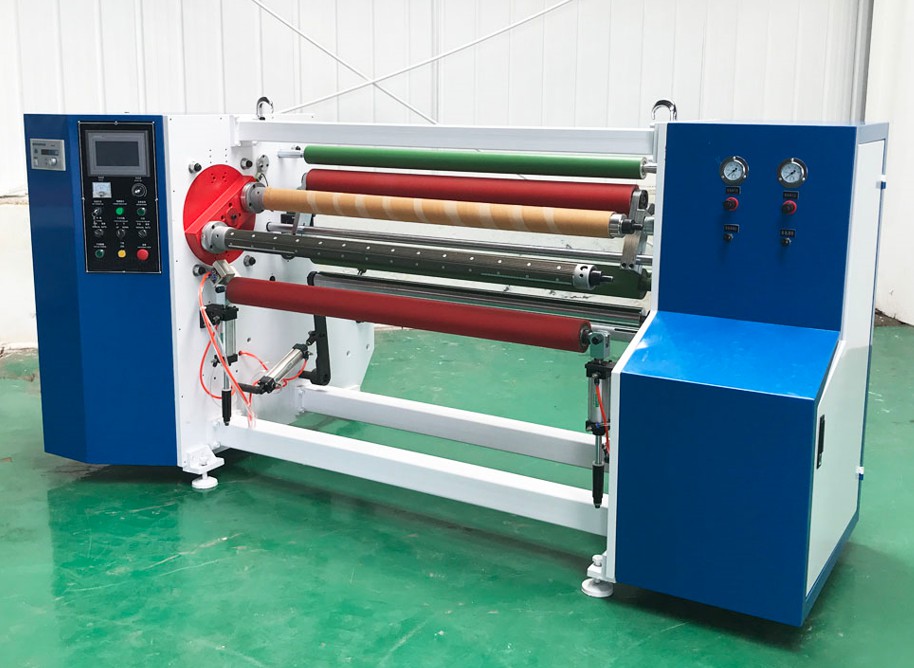

B.Two shafts rewinding machine OG-KH802










3.Thông số kỹ thuật

 THÔNG SỐ KỸ THUẬT CHÍNH

Model:OG-KH802

Trung tâm cuộn dây đôi trục quay lại



tóm tắt

Nội dung thông số kỹ thuật

số lượng

(1) Chức năng: thích hợp để tua lại phim, giấy và các loại băng khác nhau



(2) Thông số kỹ thuật



1. Chiều rộng con lăn cơ học

1600mm



2. Đường kính thức ăn tối đa

φ600mm



3. Đường kính cuộn dây tối đa

φ250mm



4. Tua lại chiều rộng

500mm--1600mm



5. Đường kính trong của ống cuộn

φ76

Hai

6. Tốc độ tối đa cơ học

160m/min



7. Nguồn điện

3 pha
Hệ thống 4 dây AC 380V



8. Sử dụng nguồn áp suất không khí

5kg(Do người dùng cung cấp)



(3) Động cơ chính được trang bị:



1. Động cơ dẫn động máy chủ

4KW Chuyển đổi tần số cộng với động cơ AC

1 bộ

2. Tua lại

Bộ ly hợp bột từ khí nén

1 bộ

3. Nhận trục khí

φ76

Hai

4. Bánh xe truyền lực chính

Con lăn chống dính có mái che

2 Chiếc

5. Bộ đếm công tơ

bánh xe đồng hồ

1

6. Bộ điều khiển

Mitsubishi PLC cộng với giao diện người-máy

1

7. Bánh xe dẫn hướng

Xử lý Teflon chống dính

2

8. Bánh xe hình vòm



1

9. Cơ chế lật

Biến tần cộng với động cơ lật

1

10. Thiết bị bơm hơi tự động để quấn lại cuộn

Lạm phát tự động và giảm phát của khớp quay (lạm phát hình trụ phi truyền thống)

1

(4) Phần xả:



1. Điều chỉnh ghế xả

Việc dỡ hàng có thể được điều chỉnh bằng tay

1

2. Kéo căng

Phanh 10KG

1

3. Trục không khí

Trục mở rộng không khí loại then chốt φ3 "cộng với trục xả cơ học

1



3. Details configurations

Unwinding part

1

Unwinding: can adjust the position by hand wheel

1 set

2

Unwinding shaft : φ3" air shaft 1PC or

1 pc

3

Unwinding tension: 10kg magnetic powder brake, manual tension control



Main machine part

1

Host drive motor: 2.2kw inverter and AC motor

1 set

2

Magnetic powder brake 5kg

1 set

3

Main trans roller: embossing steel roller

2 sets

4

Meter counter: meter counting wheel

1 set

5

Guiding roller: anti-stick teflon treatment

2 pcs

6

Arc roller

1 set

7

Overturn structure

1 set

Rewinding part

1

Rewinding: 2 kw servo motor

1 set

2

Rewinding air shaft: φ3 air shaft

1 pc

3

Rewinding shaft auto air inflation device: new tech rotary joint automatic inflation device
