Tổng quát / summary

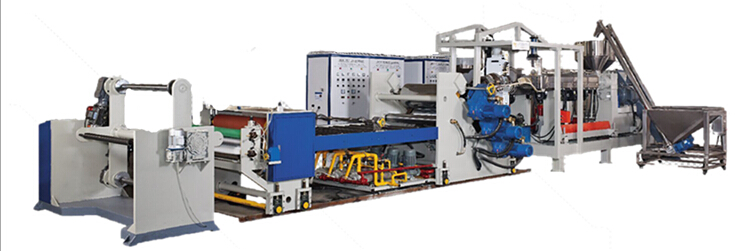

Máy cán màng OG-HPC1000



Nguồn điện /conditions of usage

380V/3p/50HZ

Nguyên liệu sử dụng /raw materials

PP PS

Quy cách sản phẩm

products specifications

Độ rộng:1000mm đầu chạy 600-850,900mm đầu cán chạy 550-780(có thể điều chỉnh),độ dày:0.3-2.0mm

lượng đùn tối đa /max extrusion capacity

280-330Kg/ h(PP)

Đường kính trục vít /diameter of screw

ф120mm

tỉ số nén

compression ratio

3.5:1

tỷ lệ chiều dài và đường kính trục

L/D ratio

34:1

tốc độ cán màng

linear velocity of sheet

≤13m/min

Tổng công suất

total power

120KW

Kích thước máy ( dài x rộng x cao)

114mx2.3mx2.4m







Danh sách thiết bị / device list

máy đùn nhựa một trục vít

single screw extruder



1 set

khuôn , bộ thay lưới

mould,screen changer

1 set

máy quả lo làm nguội màng

calender



1 set

giá đỡ làm mát

cooling tray

1 set

máy dẫn kéo

traction machine

1 set

máy thu cuộn

winding machine

1set

hệ thống điện khí tủ điện

electrical control system



1 set

Khống chế nhiệt độ

Constant temperature Water tank



1 set

linh kiện theo máy  / accessories

some



MÁY ĐÙN MỘT TRỤC VÍT  / single screw extruder

Hệ thống trục vít / screw cylinder

Chất liệu

material quality

38CMOAIA nơi sản xuất : Zhoushan ,TRUNG QUOC

Location : Zhoushan CHINA

độ sâu oxy hóa

oxidizing depth

0.4-0.6mm

độ cứng trục vít

hardness of screw

HV=900-1000

độ cứng vỏ lòng cào

hardness of cylinder

HV=900-1000

đường kính trục vít

diameter of screw

120mm

tỷ lệ dài

L/D ratio

34:1

Tỷ lệ nén

compression ratio

3.5:1

hinh thức trục vít

form of screw

kiêu phân cách  / separating

phương thức vỏ gia nhiệt

cylinder heating way

bộ gia nhiệt thép không gỉ  / stainless heater

số vùng gia nhiệt

Heating zone number

6khu

6 zones

hệ thống khống chế nhiệt độ

temperature control system

Module không điểm cảm ứng chuyển ra PID tự động khống chế nhiệt độ: nơi sản xuất : WINPARK,JIANG SU CHINA

Mould block non-contact outputs .PID temperature control

producing area of controller: WINPARK CHINA

Tổng công suất gia nhiệt

total heating power

47KW

phương thức làm nguội  / cooling way

làm nguội tự nhiên

Fan cooling

độ khe giữ trục vít và vỏ gia nhiệt

gap of screw cylinder

≦0.10mm



Chuyển động / drive

công suất motor

motor power

90KW(6cấp )   xuất xứ :  WanNan AnHui TRUNG QUOC

(6pole )    Location: WanNan AnHui CHINA

bộ chỉnh tốc

speed controller

Biên tần 90 KW, nơi sản xuất :  SINEE CHINA

 90KW frequency converter   Brand:SINEE CHINA

bộ giảm tốc

reduction box

hợp số giảm tốc chuyên dùng máy cán màng model 315

special reduction box for 315 type extruder

loại

meshing form

Bề mặt Cứng, mô-men xoắn cao, tiếng ồn thấp

hard tooth surface, high torsion, low noise.

xử lý nhiệt

heat treatment

HK=58~60

hinh thức kết nối

connecting form

trực tiếp kết nối

direct connecting

tốc độ quay cao nhất

max rotating speed

90rPm



khuôn mẫu, bộ thay lưới  / mould, screen changer

kết cấu khuôn đầu hình

mould structure

kiểu kết cấu mốc áo T / hanger runner

độ rộng đầu hình  / mould width

L=1000 mm

số vùng gia nhiệt đầu hình

mould heating zone number

3khu

3 zones

công suất gia nhiệt khuôn / mould heating power

12KW

bộ thay lưới thủy lực

hydraumatic screen changer

Bộ thay lưới thủy lực, nơi sản xuất : Dongguan China

hydraumatic quick screen changer   location:  Dongguan China

hinh thức kết cấu

form of structure

hai công vị, tự động thay lưới

double stations, automatic screen changer

công suất thủy lực thay lưới

hydraulic power of screen changer

1.5KW

vùng gia nhiệt thay lưới

heating zone number of screen changer

1khu

1 zones

công suật gia nhiệt thay lưới

heating power of screen changer

2.3KW

Máy ép quả lo  /calender

đường kính quả lo  / roller

2×Ø420×1000mm hoặc Φ500x900mm



độ sạch bóng mặt quả lo

smooth of roll surface

Ra≦12um(xử ly mặt gương)

(mirror treatment)



độ cứng mặt quả lo

hardness of roll surface

HRC50



độ dầy mạ kẽm

thickness of chroming

0.2mm



motor và hợp số chuyển động transmission reduction box and motor

hộp số bánh răng

 bevel wheel gear reducer.



công suất chuyển động

transmission power

2.2KW(ba chiếc)

2.2KW  Total three sets



phương thức chuyển động

transmission way

Trực tiếp chuyển động

Direct connect

khống chể chỉnh tốc

speed control

Biến tần: nơi sản xuất :  : INVT TRUNG QUOC

frequency converter   Brand: INVT china

phương thức quả lo ep

stitching way of roller

điều chỉnh đồng bộ trục vít ốc

warm gear and leadscrew adjust synchronously

phương thức chỉnh khe quả lo

adjustment way of roller gaps

chỉnh bằng miếng thép khe cô định

gap inclined piece adjust

vòng bi quả lo

roller bearings

vòng bi mặt chỉnh tâm nhật bản :NSK

Japan NSK aligning spherical roller bearing

Đầu nối quay

swivel joint



Guangdong Shantou

hình thức quả lo

form of three-roller

kiêu đứng, trên vào dưới ra

vertical, top in bottom down

quả lô làm mát

chill roll

Ø420×1000mm hoặcΦ500x900mm

quả lo làm mát hỗ trợ

subsidiary chill roll

Ø140×1000mm hoặcΦ140x900mm

tốc độ quả lo nhanh nhất

max speed of roller

15m/min

đô tho nhảy của quả lo theo một chiều

circular runout roughness of roller

≦0.01mm

giá đỡ làm mát, cắt via  / cooling tray, side cutting

chiều dài giã đỡ

length of the tray

3m

trục đỡ làm mát

carrier roller

trục thép không gỉ mài kỹ thuật

grind stainless steel roller

quy cách  / specification

8×Ø63×1000mm or 8×Ø63×900mm

miếng dao cắt via  / blade of cutting side

miếng dao cắt thép hợp kim *2 miếng

2 superior alloy-steel blades

phương thức dao cắt giá đỡ dao

cutting way

dao xuống có thể quay chiều, có thể chỉnh cắt ngang

worm revolve way, blade carrier is adjustable

bộ kéo via  running gear

hình thức làm việc

running way

motor kéo dẫn

Motor dragging

 máy dẫn kéo  / traction machine

quy cách quả lo cao su

specification of rubber roller

Ø215×1000mm or Ø215×900mm

chất liệu quả lo cao su

material quality of rubber roller

quả lo cao su

quy cách quả lo thép

specification of steel roller

Ø215×1000mm  or Ø215×900mm

chất liệu quả lo thép

material quality of steel roller

mạ kẽm 45#

45# chroming steel

Hình thức chuyển động

drive way

Hợp số và motor chuyển động trực tiếp,

reduction box and electrical machine drive directly.

tốc độ / max line speed

13m/min

công suất

power

1.5KW



khống ché

control

Biến tần 2.2kw sản xuất : INVT TRUNG QUOC

2.2KW frequency conversion     Brand:INVT CHINA

phương thức ép quả lo

stitching way of roller

quả lo cao su bằng tay, áp hợp bằng tay

manual operate rubber roller, press by hands

Máy thu phé winding machine

phương thức chuyển động

drive way

motor và hợp bánh óc liên hợp

Torque motor and worm gear drive

hình thức

 form

một công  vị

Single working unit

quy cách / specification

Trục khí 3-inch

3 inch pneumatic shaft

đường kính thu cuộn

winding diameter

≦1000mm

độ rộng cuộn

winding width

≦800mm



hệ thống tủ điện khí   / electrical control system

màn hình thao tác

operation screen

màn hình thao tác liền với tủ điện:  Weinview : ĐÀI LOAN

connect operation screen and power distribution cabinet

PLC

Siemens: Đức

bộ chỉnh tốc motor

speed controller of main machine

 Biến tần 90KW

90KW frequency conversion

bộ tiếp xúc

contactor

LG Hàn Quốc

rơ le

relay



Japan Omron

bộ ngắt điện thấp áp

low-voltage circuit breaker

LG Han Quốc

công tắc không khí

air switch

LG Hàn Quốc

Korea LG

linh kiện kèm theo, hướng dẫn sử dụng, dụng cụ : accessories,instruction and tools

bộ vị trí mắt

potentiometer

1cái

bộ khống ché module

 Power regulat

1cái

đầu dò gia nhiệt đầu hình  Ø16mm

die head heating tube

1cái

đầu dò gia nhiệt đầu hình  Ø20mm

die head heating tube

1cái

vòng gia nhiệt vỏ trục vít

heating circle of cylinder

1cái

dao đồng

copper knife

1cái

hướng dẫn sử dụng biến tần

instruction of frequency conversion

1cái

hợp dụng cụ  / tool box

1cái

chai dầu

oiler

1cái

mỏ lét  12 ích

adjustable wrench of 12 inches



1cái

cờ le  / solid wrench

1cái

bộ lục giác

internal hexagonal wrench

1cái (12mm、14mm、19mm、each add one another )

kìm cắt  / wire-cutter

1cái

tua vít

screwdriver

2 cái

a cross-screwdriver and a flat blade screwdriver

lục giác T  10mm”

internal hexagonal wrench(10mm with “T” shape)

1cái dùng cho đầu hình

(specially used by die head)
